Амперметры ЭА2268


ТУ 4224-035-71064713-2007

Лабораторные амперметры ЭА2268 предназначены для измерения силы тока в цепях переменного тока промышленной частоты и постоянного тока.


Приборы ЭА2268 применяется при поверке и калибровке менее точных приборов, а также, для проверки параметров изделий при их производстве, контроле и испытаниях.


Приборы соответствуют требованиям ГОСТ 8711-2004, ГОСТ Р 52319-2005, ГОСТ Р 51522-99



ОСНОВНЫЕ ОСОБЕННОСТИ ПРИБОРА:


          - высокая точность измерения среднеквадратичного значения (ТRMS) постоянного и переменного тока;
          - низкое внутреннее сопротивление, обеспечивающее минимальное влияние прибора на режимы работы аппаратуры, в цепи которой производятся измерения;
          - возможность расширения диапазонов измерения подключением внешних стандартных шунтов или трансформаторов тока;
          - контроль точности и работоспособности прибора может производится стандартной аппаратурой на постоянном токе.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

         ЭА2268 – аналоговый двухдиапазонный прибор прямого действия. Выполнен в виде измерителя постоянного тока магнитоэлектрической системы с подвижной частью на растяжках, со стрелочным указателем и равномерной шкалой длиной 150 мм, с антипараллаксным устройством, и преобразователя среднего квадратичного значения входного сигнала в постоянный ток.
         Прибор измеряет среднеквадратичное (действующее) значение переменного тока, переменного тока с постоянной составляющей и постоянного тока. Показания прибора не зависят от формы кривой измеряемого сигнала.
         Приборы ЭА2268 могут быть использованы взамен аналогичных по назначению приборов типа Э5ххх, Д5ххх.

Пределы измерений
(два предела измерений
в одном приборе)

Заменяемые приборы

5 мА и 10 мА

     Э535, Э523, Д5075, Д50156

25 мА и 50 мА

     Э536, Э524, Д5076, Д50145

100 мА и 200 мА

     Э536, Э524, Д5077, Д50144

0,5 А и 1,0 А

     Э537, Э525, Э528, Д5078, Д50143

2,5 А и 5,0 А

     Э538, Э526, Э529, Д5079, Д50142

5,0 А и 10 А

     Э539, Э527, Э530, Д5080, Д50141

          Класс точности прибора 0.2 или 0.5 (в зависимости от заказа)
          Прибор имеет дополнительный вход для измерения напряжения в диапазоне от 0 до 100 мВ.
          По согласованию с Заказчиком изготавливаем приборы на другие диапазоны измерения – до 50 А прямого включения, а также на частотный диапазон измеряемых сигналов до 100 кГц.

         Питание – от сети переменного тока 220 В 50 Гц через адаптер «~220/~18 В», поставляемый вместе с прибором.

          В сравнении с аналогами прибор имеет ряд преимуществ:

         - стрелочный отсчет обеспечивает уверенное считывание показаний (у аналогов кл. 0.2 отсчет в виде светового «зайчика», что затрудняет отсчет показаний при ярком освещении);
         - низкое внутреннее сопротивление (малое падение напряжения) расширяет возможности применения прибора для измерения токов без искажения результатов измерения (у аналогов на пределах измерения 5-10 мА внутреннее сопротивление в сотни раз выше);
          - простота и удобство эксплуатации , нет установки прибора по уровню, отсутствует регулировка яркости светового указателя;
          - наличие предела измерения 100 мВ позволяет измерять большие токи с использованием стандартных внешних шунтов как на постоянном (шунты выпускаются на токи до 15 000 А кл. точности 0.5 и до 2000 А кл. точности 0.2), так и на переменном токе;
          - на переменном токе возможно измерение токов до 2000 А с помощью стандартного трансформатора тока, например, типа
УТТ-6М2 (кл. точности 0.2).

Рабочие условия применения:



     температура

от 10 до 35 °С

     относительная влажность

80 % при  20°



Габаритные размеры

243 х 200 х 100 мм

Масса

не более 3 кг



          Пример записи при заказе и в технической документации другой продукции прибора с верхними пределами диапазонов измерений 5 и 10 А, класса точности 0,5:
               «Амперметр ЭА2268, кл. 0.5, 5; 10 А, ТУ 4224-035-71064713-2007»

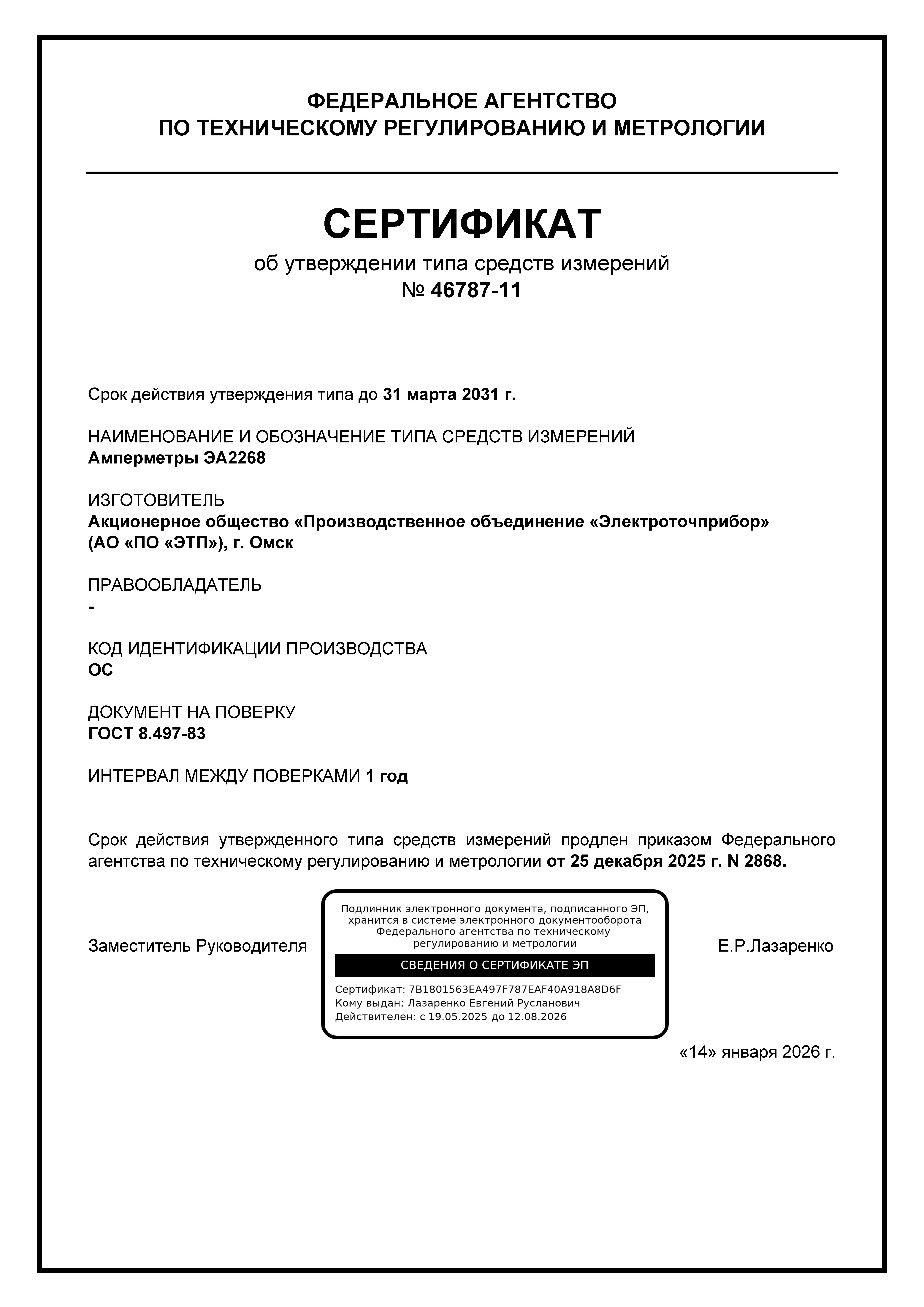

Сертификат



Амперметры ЭА2268 Амперметры ЭА2268 Амперметры ЭА2268
