Газоанализатор «Спутник-1М»

  • Маркировка взрывозащиты РО Ex ia I Ma X
  • Защита от внешних воздействий IP65
  • Количество контролируемых газовых компонентов от 1 до 4 (в зависимости от модификации)

Назначение:
Мониторинг шахтной атмосферы в непрерывном режиме с возможностью передачи информации в режиме реального времени.

Применение:
Шахты, опасные по газу и/или пыли.


Преимущества:

  • Количество контролируемых газовых компонентов от 1 до 4 (в зависимости от модификации).
  • Применение оптических датчиков для CН4и СО2 позволяет увеличить межкалибровочный интервал до 1 года.
  • «Черный ящик» для хранения в памяти значений за последние 120 часов работы.
  • Встроенный детектор удара и сигнализатор неподвижного состояния.
  • Отображение графических диаграмм результатов мониторинга параметров атмосферы.
  • Индикация текущего времени, температуры и давления.

Возможность передачи данных через системы позиционирования СПГТ-41, Flexcom, «Горизонт»




Возможность встраивания в прибор СПУТНИК-1М радиометок различных систем позиционирования (МСП-2, IPT, IPT-24, МА-45) позволяет организовать передачу данных на поверхность в режиме реального времени.

Это дает возможность комплексно оценивать газовую обстановку в шахте и оперативно реагировать в случае чрезвычайных ситуаций.

По заказу потребителя дополнительно могут поставляться:

  • Устройство считывания информации УСИ-1 беспроводное, предназначенное для обмена данными с ПК.
  • Пробоотборное устройство ПОУ-I для замера концентрации газа в труднодоступных местах.
  • Индивидуальное зарядное устройство ЗУ-2.
  • Зарядное устройство на пять мест ЗУ-2.1.
  • Кейс (для транспортировки комплекта: газоанализатор, ПОУ и зарядные устройства).
  • Чехол из кожи.



Обмен данными по радиоинтерфейсу


  • считывание информации из памяти газоанализатора и передачу данных в компьютер;
  • считывание информации в автоматическом режиме путем последовательного опроса приборов СПУТНИК-1М;
  • графическое представление считанной информации;
  • калибровка через радиоканал одновременно нескольких приборов



Заряд приборов СПУТНИК-1М может осуществляться:

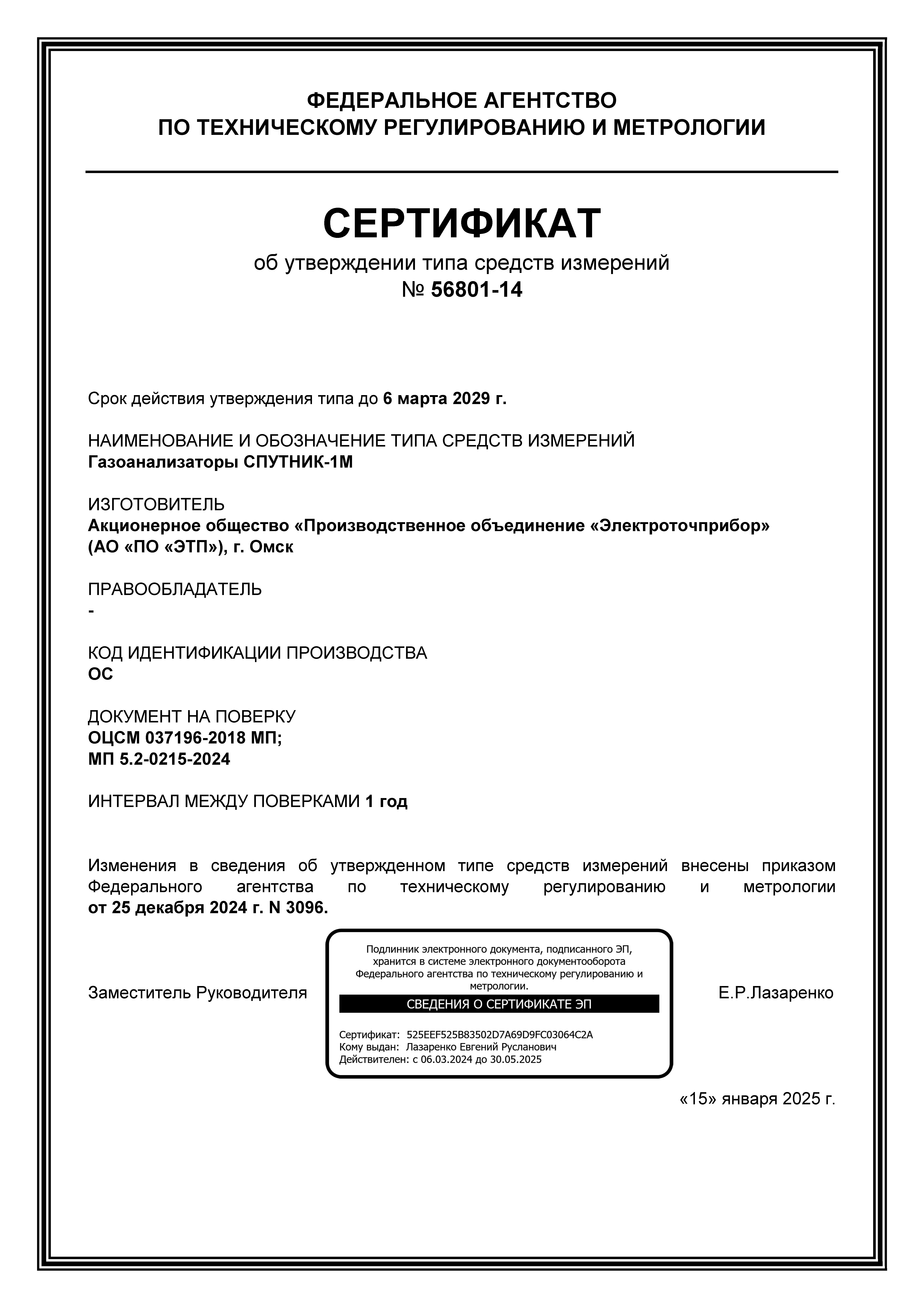

Свидетельство об утверждении типа средств измерений ОС.С.31.051.А № 54478/1

Сертификат соответствия № ЕАЭС RU C-RU.АД07.В.00631/19

Наименование параметра

Значение

Измеряемые газовые компоненты*

горючие газы углеводородной группы CxHy, сумма углеводородов (калибровка по CH4),

O2, CO, CO2, SO2, H2S, NH3, NO2

Маркировка взрывозащиты

РО Ex ia I Ma X

Степень защиты от внешних воздействий

IР65

Время непрерывной работы

70 ч

Время работы без корректировки показаний:

·         для оптических датчиков

·         для электрохимических датчиков



12 мес.

3 мес.

Тип используемой батареи

Li-PoI

Срок службы

не менее 7 лет

Сигнализация

световая и звуковая

Настройка и считывание

с ПК по радиоканалу с помощью УСИ-1

Габаритные размеры

152 × 72 × 32 мм

Масса

380 г

Температура окружающей среды

от минус 10 до плюс 40 ºС

* Количество и тип контролируемых газовых компонентов определяются при заказе.



Метрологические характеристики

Газовый компонент

Диапазон измерения

Диапазон показаний

Предел основной абсолютной погрешности, Δ0

Наименование

Ед.изм.

СН4

%

об. доли

от 0 до 2,5

от 0 до 100

± 0,1

СО2

от 0 до 2,5

от 0 до 1,5

± 0,1

О2

от 0 до 30

от 0 до 30

± 0,5

C3H8

%

НКПР

от 0 до 100

от 0 до 100

± 5

СН4

от 0 до 100

от 0 до 100

± 5

СО

млн⁻¹ (ppm)

от 0 до 200

от 0 до 220

± (6+0,07Cх)

H2S

от 0 до 10

от 0 до 120

± 2,0

св. 10 до 100

± 20 %

2

от 0 до 2

от 0 до 25

± 0,5

св. 2 до 20

± 25 %

3

от 0 до 20

от 0 до 120

± 5,0

св. 20 до 100

± 25 %

2

от 0 до 4

от 0 до 25

± 0,8

св. 4 до 20

± 20 %

Cх - измеряемое значение доли газового компонента.
