Вольтметр щитовой цифровой переменного тока ЦВ2136


 Вольтметры ЦВ2236 предназначены для измерения номинальных напряжений в электрических сетях с напряжением до 1000 В, стандартный ряд номинальных напряжений  - 110,220; 230; 380; 400; 660; 690; 1000 В, а также для измерения номинальных напряжение в сетях свыше 1000 В с внешним измерительным трансформатором напряжения (ТН) -стандартный ряд номинальных первичных напряжений от 3,0 до 750 кВ.

             Номинальные вторичные напряжения ТН могут быть 100; 110; 120; 127; 200; 220; 230 В.

            Приборы имеют  пределы  измерения, предназначенные для прямого измерения тока или напряжения согласно таблице.

Тип прибора

Предел измерения

Цена единицы младшего разряда

Вольтметр ЦВ 2136

100 В

0.1 В

150 В

0.1 В

250 В

1.0 В

450 В

1.0 В

500 В

1.0 В



Приборы изготавливаются трех типоразмеров по лицевой панели корпуса:

            ЦВ2136-1 - 120х120 мм

            ЦВ2136-2 - 96 х 96 мм

            ЦВ2136-3 - 72 х 72 мм

Приборы отличаются тем, что они обеспечивают прямую замену стрелочных щитовых амперметров и вольтметров и характеризуются тем, что не требуют внешнего источника оперативного питания и не содержат внутреннего источника питания (батареи или аккумулятора).

Приборы полностью приспособлены для замены аналоговых (стрелочных) приборов на щитах электрооборудования как по конструкции (по габаритным и установочным размерам), так и по схеме внешних подключений, так как имеют только две входные клеммы.

Погрешность измерения приборов 0.5%, размер цифр отсчетного устройства 25 мм (для прибора 120х120 мм), максимальные показания приборов 1999, индикация размерности измеряемых параметров в V, kV. Частотный диапазон измеряемых сигналов 50-400-1000 Гц, может быть расширен по согласованию с потребителем до 10 000 Гц.

Приборы не требуют каких-либо подрегулировок в процессе эксплуатации и имеют автоматическую установку нуля, время работы прибора без отключения от сети измерения не ограничено.

            По заказу потребителя приборы могут поставляться с подсветкой ЖК-индикатора, питание подсветки может быть от измеряемого сигнала или от внешнего источника с напряжением постоянного или переменного тока с номинальным напряжением, задаваемым потребителем в диапазоне значений от 5 до 220 В

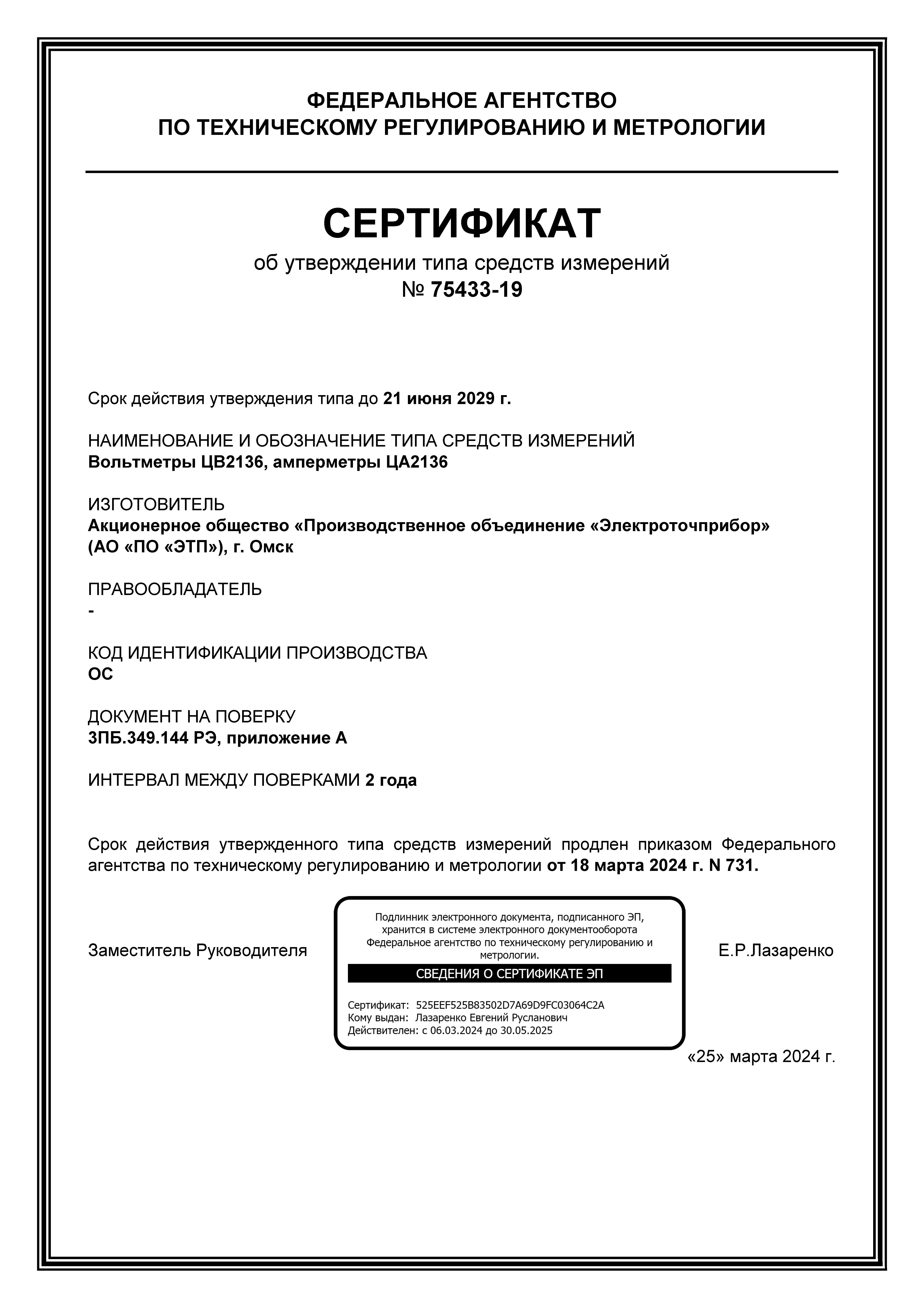

            Приборы внесены в государственный реестр средств измерений, регистрационный номер 75433-19.

            Приборы соответствуют требованиям технических регламентов  ТР ТС 0042011 «О безопасности  низковольтного оборудования» и ТР ТС 0202011 «Электромагнитная совместимость технических средств».

Регистрационный номер декларации о соответствии  ЕАЭС N RU Д-RU.АП02.В.14048

            Приборы сертифицированы в Национальной системе сертификации, сертификаты соответствия НСС-RU-РС54-Н-00516-19 (ЦВ2136).

Пример записи вольтметра ЦВ2136 типоразмера 96х96 для работы с ТН 6000/100 при заказе;

            «Вольтметр ЦВ2136-2, 7.5 кВ, 6000/100»
