Приборы щитовые аналоговые постоянного тока М1692


ТУ 25-04-132-78

Приборы серии «ПРОЧНОСТЬ» –  щитовые микроамперметры и миллиамперметры постоянного тока М1690А предназначены для встраивания в измерительную и испытательную аппаратуру и в изделия, эксплуатируемые в полевых условиях при повышенных механических и климатических воздействиях. Используются в основном в изделиях оборонных отраслей промышленности.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Приборы М1692 – микроамперметры, миллиамперметры постоянного тока, магнитоэлектрической системы со стрелочным указателем, виброустойчивые, вибропрочные ударопрочные. Нормальное положение вертикальное или горизонтальное.



  Виброустойчивость

  от 10 до 25 Гц, ускорение до 20м/с2

  Вибропрочность

  от 10 до 80 Гц, ускорение до 30м/с2

  Ударопрочность

  ускорение до 50 м/с2

  Температура окружающего воздуха

  от минус 40 до +60°С

  Относительная влажность воздуха

  98 %   при температуре 35°C

  Масса

  0,7 кг

  Габаритные размеры

  120х105х76 мм





Диапазоны

измерения

Класс точности

Падение напряжения при токе полного отклонения

Сопротивление внешней цепи

мкА

мА



мВ

Ом

10-0-10



1,0

55

2000…50000

0-20



1,0

110

2000…50000

20-0-20



1,0

110

≥ 1000

0-50



0,5

70

≥ 1000

50-0-50



0,5

25

≥ 300

0-100



0,5

50

≥ 300

100-0-100



0,5

22

Любое

0-200



1,0

16

≤ 3000

0-200



0,5

44

Любое

200-0-200



0,5

16

Любое

0-500



0,5

40

Любое

500-0-500



0,5

12

Любое



0-1

0,5

24

Любое



1-0-1

0,5

12

Любое



0-2

0,5

24

Любое



2-0-2

0,5

17

Любое



0-5

0,5

40

Любое



5-0-5

0,5

30

Любое



0-10

0,5

60

Любое



10-0-10

0,5

60

Любое

По заказу  приборы могут изготавливаться со специальными шкалами.



Пример записи при заказе и в технической документации другой продукции
прибора М1692 с диапазоном измерений 0-50 мкА, класса точности 0,5, предназначенного для монтажа на вертикальном щите:

«Прибор М1692, 0-50 мкА, кл. 0,5,  верт., ТУ 25-04-132-78»

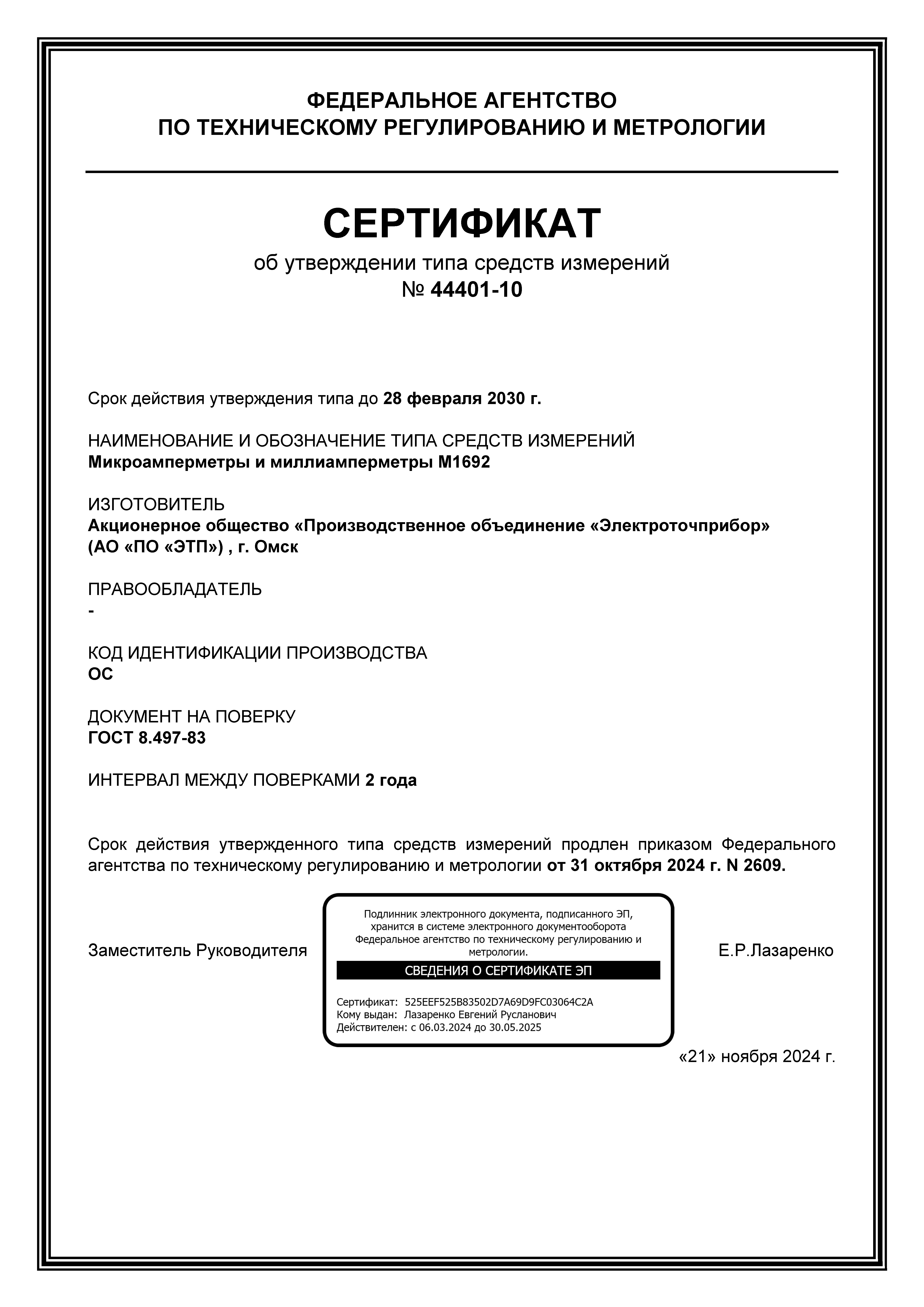

СВИДЕТЕЛЬСТВО об утверждении типа средств измерений на микро- и миллиамперметры М1692

Габаритный чертеж:





Приборы щитовые аналоговые постоянного тока М1692 Приборы щитовые аналоговые постоянного тока М1692 Приборы щитовые аналоговые постоянного тока М1692
